Прокладка подземных инженерных коммуникаций

Независимо от применяемых методов строительства необходимо помнить о следующих принципах:

• План подземных инженерных коммуникаций не должен затрагивать проезжую часть улиц, а предполагает их размещение под пешеходной зоной, куда относятся газоны, тротуары, площадки (эксплуатация сетей будет вызывать меньше затруднений)
• Строительство подземных инженерных сетей ведут по прямым линиям, стараясь не пересекать ось улицы (прямой путь самый короткий).
• Водопровод и канализацию рекомендуется прокладывать с обеих сторон улицы, если ширина улицы в пределах красных линий превышает 60 метров
• Ветки, ведущие внутрь квартала или к отдельным зданиям, необходимо проложить под углом 90* относительно линий зданий

• Расчет наименьшего расстояния между зданием и подземными сетями производится исходя из условий, позволяющих предотвратить деформацию фундамента дома при выполнении любых работ на сетях и обеспечить безопасность людей в случае аварийной ситуации

• Размещение инженерных коммуникаций рядом с существующими, а также близко с зелеными насаждениями, возможно при условии, что соседние сети и зеленые насаждения не будут повреждены

• Реконструкцию существующих сетей и устройство новых коллекторов следует производить с применением современных технологий, которые улучшат условия производства/жизни людей и эксплуатацию самих коммуникаций


Существует 3 способа прокладки подземных инженерных коммуникаций: раздельный, совмещенный, в общих коллекторах

Прокладка подземных сетей раздельно в самостоятельных траншеях:

• Каждый кабель и трубопровод размещаются в отдельной траншее на различной глубине от поверхности
• Глубина заложения сетей и ширина зоны прокладки назначается с учетом допустимых разрывов между ними и допустимой глубины заложения, в также с учетом последовательности и методов их строительства

• Самую большую глубину имеют канализационные трубопроводы
• Глубина заложения сетей определяется с учетом глубины промерзания грунтов

• Минимальная глубина заложения назначается из соображений недопущения разрушения сетей динамическими нагрузками на них


Прокладка подземных коммуникаций совмещено в общей траншее:

• Приводит к уменьшению объемов земляных работ и снижению стоимости строительства
• В общей траншее обычно размещают трубопроводы, водопроводные и канализационные сети, теплопровод, водосток

• При совмещенной прокладке подземных коммуникаций в одной траншее их размещают параллельно друг другу, с одинаковым, кроме канализации, продольным уклоном (ври этом водопровод размещается выше канализационных сетей)

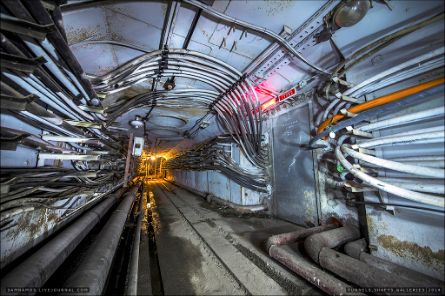

Прокладка подземных сетей в общих коллекторах:

• Размещение подземных инженерных коммуникаций в коллекторах удлиняет срок их службы за счет меньшей коррозии и регулярного надзора

• Создает значительно лучшие условия для эксплуатации сетей, почти полностью исключает необходимость вскрытия дорожных одежд

• Сети водопровода, теплопровода, напорной канализации, электрические кабели сильного и слабого тока обычно размещают в общих коллекторах
• Если коллекторы оборудованы постоянно действующей приточно-вытяжной вентиляцией и автоматической сигнализацией, допустима прокладка газовыхсетей в коллекторах совместно с трубопроводами и электросетями

• При определенных условиях, именно при соответствующем продольном уклоне коллектора возможно включение в него и самотечных сетей

• Общие коллекторы оборудуются освещением, вентиляцией, сигнализацией и другими необходимыми устройствами для обеспечения нормальных условий для эксплуатации сетей

• Двухсекционные коллекторыприменяются при значительном количестве сетей или при больших диаметрах трубопроводов (возможно сооружение коллекторов круглого сечения)

Выбор неправильного способа прокладки подземных инженерных коммуникаций приведет к значительному удорожанию их эксплуатации и высокой аварийности

Существует два варианта прокладки подземных инженерных сетей:
Открытый вид, подходит в случаях:

• необходимости проложить линии коммуникаций в районе новостройки
• работы осуществляют на улице, временно перекрытой (с выделением проезжей части или полностью) для движения автомобилей
• особые гидрогеологические условия не позволяют использовать закрытый вариант
• трубопроводы и силовые кабели прокладывают в отдельном микрорайоне (квартале)

• проведения монтажных работ внутри существующей городской застройки, на территории, где осуществляется интенсивное движение, на перекрестках автодорог
• строительства крупных коллекторных сооружений (более 5-6 м)
• ситуаций, когда строящаяся линия будет проходить под существующими зданиями или автомобильными дорогами, ж/д или трамвайными путями)

• Стоимость геологии (отказ от геологии может привезти к значительному удорожанию)
• Проектирование подземных инженерных сетей (без проекта вы рискуете получить нерабочую систему)

• Способ прокладки подземных инженерных систем (от способа прокладки зависит итоговая смета)

• Прокладка подземных инженерных коммуникаций (стоимость строительных работ)
